Les accouplements élastiques CENTA jouent un rôle essentiel dans la transmission de puissance, en assurant la liaison entre arbres et/ou plateaux tout en absorbant les vibrations, les défauts d’alignement et les variations de couple. Les gammes CENTAFLEX, CENTAMAX et CENTAFLEX-D offrent une large palette de solutions robustes, fiables et éprouvées, répondant aux exigences des applications industrielles les plus diverses.

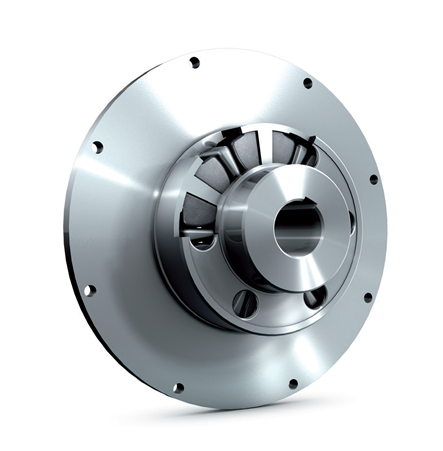

CENTAFLEX-D : robustesse et polyvalence pour fortes inerties
Les accouplements élastiques CENTAFLEX-D sont des accouplements à ergots, simples et robustes, conçus pour un montage axialement emboîtable. Ils se distinguent par la grande variété de formes de flasques disponibles, compatibles avec les volants normalisés DIN et SAE, ainsi qu’avec certains volants non normalisés.
Différentes longueurs de moyeu peuvent être fournies afin de s’adapter précisément à chaque configuration.
Ces accouplements sont particulièrement adaptés à l’entraînement de machines à grande inertie telles que les alternateurs, pompes centrifuges ou équipements similaires. Leur fiabilité est reconnue, puisqu’ils sont homologués par la majorité des bureaux de contrôle spécialisés.

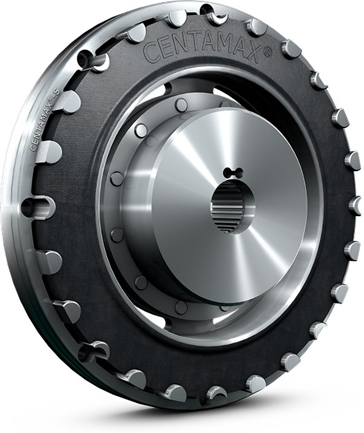

CENTAMAX : très grande souplesse pour moteurs Diesel
La série CENTAMAX se caractérise par un accouplement très souple, ventilé et compact, permettant un montage emboîtable. Les dimensions de flasques sont conformes à la norme SAE J 620. Le moyeu se prête à de nombreuses adaptations et est tout particulièrement recommandé avec le système Centaloc pour les arbres cannelés.
Ces accouplements conviennent idéalement aux moteurs Diesel lorsque les vibrations de torsions et les phénomènes de résonance deviennent critiques, notamment avec des masses entraînées réduites. Ils sont parfaitement adaptés aux compresseurs à vis, réducteurs à sorties multiples pour pompes hydrauliques, propulsions marines, pompes à chaleur ou génératrices, fonctionnant sur une large plage de vitesses, du ralenti à la vitesse maximale.

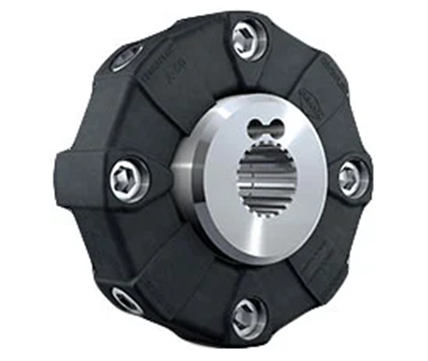

CENTAFLEX-A : flexibilité maximale et absence d’entretien
L’accouplement CENTAFLEX-A est un élément extrêmement polyvalent et facilement adaptable. Il accepte des déformations dans toutes les directions, sans entretien ni usure, ce qui en fait une solution durable et fiable. Il est particulièrement adapté à la réalisation d’arbres élastiques.
Une version à broches est disponible pour permettre les déplacements axiaux ou le montage aveugle.
Grâce à sa grande facilité d’adaptation sur les éléments de transmission existants, cet accouplement est idéal en présence de défauts d’alignement importants. Il est vivement recommandé pour la réalisation de prises de force avant sur moteurs Diesel, notamment pour l’entraînement de générateurs, compresseurs ou pompes.
Variante CENTAFLEX-AR avec montage/démontage radial de l’élément élastique.
CENTAFLEX-B : solution économique et modulaire
La série CENTAFLEX-B propose des accouplements à ergots amovibles, économiques et simples, tout en conservant un haut niveau de qualité. Ils sont axialement emboîtables, permettant un montage aveugle. Le moyeu est en acier, tandis que les ergots, boulonnés, sont réalisés en alliage léger moulé sous pression, avec une surface très lisse afin de préserver la partie élastique.
Ce modèle très polyvalent se prête bien aux adaptations spéciales. Le montage radial est aisé et la partie élastique peut être remplacée sans démontage des arbres. Il convient parfaitement à la liaison de deux arbres dans tous les domaines de la construction mécanique (moteur électrique/réducteur, compresseur, pompe, etc.), avec la possibilité d’intégrer une entretoise démontable radialement. Les moyeux sont disponibles avec alésage fini H7, système Centaloc ou moyeu conique amovible type Taper Lock.

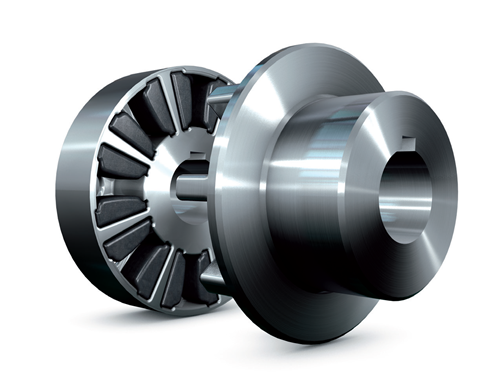

CENTAFLEX-E : usage universel et maintenance simplifiée
Les accouplements CENTAFLEX-E sont des accouplements à ergots, robustes et simples, conçus pour un montage axialement emboîtable et acceptant des alésages de grande dimension. Plusieurs longueurs de moyeu sont disponibles. COuple transmissible élevé.
Dans la version E3, les plots élastiques peuvent être remplacés radialement sans déplacement des arbres menant et mené, ce qui facilite considérablement la maintenance en montage aveugle.
Ils trouvent un emploi universel dans l’industrie, aussi bien pour la liaison de deux arbres que pour la connexion d’un volant d’inertie à un arbre.
CENTAFLEX-H : rigidité torsionnelle et résistance extrême
La série CENTAFLEX-H regroupe des accouplements rigides en torsion, robustes et emboîtables. Leur conception permet de repousser les vitesses critiques bien au-delà de la vitesse de fonctionnement. Ils résistent à l’huile et aux températures élevées.
La forme 4 intègre un flasque conforme aux normes SAE 10, 11 1/2 et 14 pour volants de moteurs Diesel.
Ces accouplements sont destinés aux arbres parfaitement alignés, principalement dans des montages flasqués. Ils sont typiquement utilisés pour l’entraînement de pompes hydrauliques par moteurs Diesel, le moyeu Centaloc garantissant un entraînement sans jeu et sans usure.

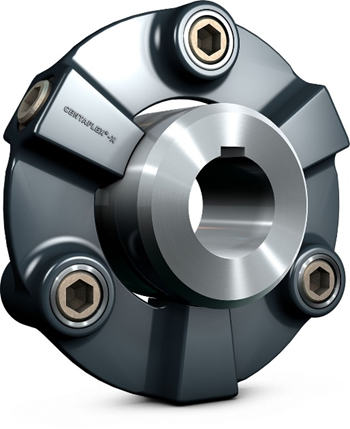

CENTAFLEX-X : précision et transmission sans jeu
Les accouplements CENTAFLEX-X sont extrêmement rigides en torsion et totalement exempts de jeu, tout en acceptant une très légère déformation angulaire. Ils résistent à l’huile ainsi qu’aux températures élevées.
Ils sont conçus pour des liaisons parfaitement alignées nécessitant une transmission précise, sans battement ni jeu. On les retrouve notamment dans les entraînements de moteurs pas à pas, vérins à vis, les commandes d’avance, les tachymètres ou les codeurs, ainsi que dans la réalisation d’arbres articulés rigides en torsion.
