TYPE “PALOÏDE”
• Denture “ Paloïde ” plus résistante aux déformations et décalages
que les dentures droites ou obliques.
• Fonctionnement indifféremment dans les 2 sens.
• Vibrations nettement amorties à haute vitesse.
• Marche silencieuse même aux régimes élevés.
• Dentures rodées par paires, donc nécessité impérative de ne pas
dissocier cet appairage au montage.
Désignation CCSP Nb dents Mod
Ex.: CCSP28/281
PERFORMANCES
Ces performances sont valables pour :
• 8 heures par jour à 100%
• 20 démarrages/heure maximum
• n1 vitesse tr/mn
• Facteur de sécurité 2
• Travail sans choc
• Température ambiante 20°C
• Md = Couple P = Puissance
GRAISSAGE
• Au-dessus de la ligne des tableaux de
“performance” : Bain de graisse fluide
• Au-dessous de la ligne : Huile sous pression

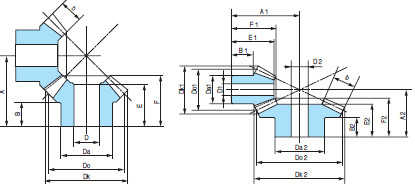

COUPLES CONIQUES ACIER
DENTURE SPIRALE TYPE “PALOÏDE”
• Acier 16 Mn Cr5
• Denture traitée par induction
• Rendement environ 96%.
• Angle de pression = 20°
• Alésage et faces du moyeu rectifiés
assurant un centrage et un calage axial
très précis
![Page 194 - COUPLES CONIQUES ACIER DENTURE SPIRALE Page 194 - COUPLES CONIQUES ACIER DENTURE SPIRALE](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-42.png)
15CCSP156025G 15CCSP15603G 1CCSP601G 60CCSP156025D 60CCSP15603D 60CCSP601D CCSP17341 CCSP1734125 CCSP173415 CCSP1734175 CCSP17342 CCSP173425 CCSP1734275 CCSP2626175 CCSP2626225 CCSP262625 CCSP26263 CCSP26264 CCSP27132 CCSP272715 CCSP28281
