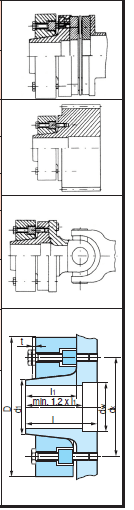

TYPE 929 EN ACIER – TYPE 989 EN ALUMINIUM
Désignation KON Type Taille dw X
(X = taille du MODULFLEX avec X = O si application différente)
Ex. : KON 92940356,4
( Koniclamp en acier de taille 40, d’alésage 35 pour un Modulflex de taille 6,4)
Tolérance d’alésage et d’arbre dw
< 160 : H7/h6
>160 : H7/g6
Rugosité de l’arbre
Rz < 16 μ

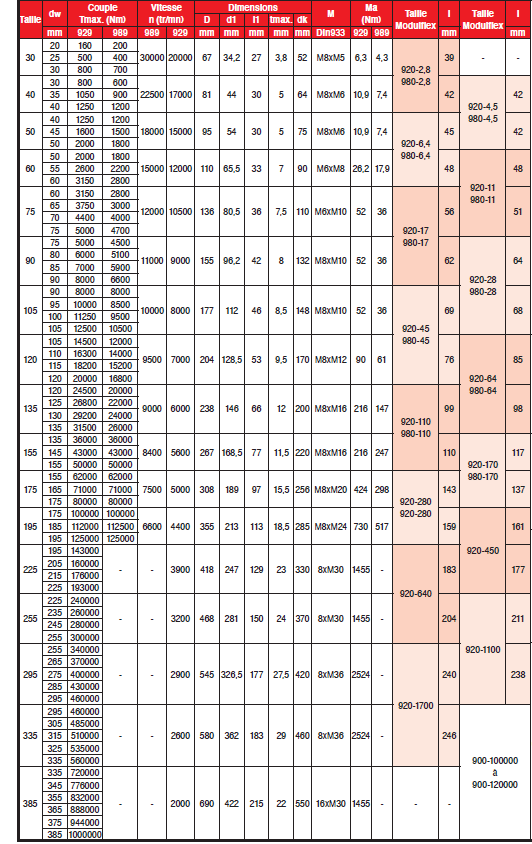

En cas d’usinage d’un alésage non standard
se situant entre 2 valeurs du tableau
ou inférieur au plus petit alésage
de la taille, faire la moyenne
arithmétique pour avoir le couple transmis
Vitesses supérieures
à celles indiquées sur les tableaux :
réalisables sur demande
