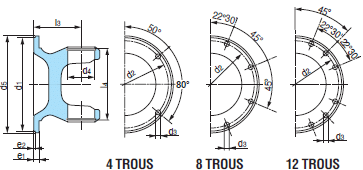

FLASQUES SAE
FL.SAE (ISO 7647)
Toujours très utilisés
Montage sur un nombre restreint de transmissions :
(254 – 376 – 491 – 600 – 610 – 700)
(possibilités sur d’autres types en cas de séries)
FLASQUES À DENTS EN CROIX
FL.DC (ISO 12667)
• Pour éviter tout glissement
• Stockés en usine
CONSEILS DE MONTAGE
ÉQUILIBRAGE
Les transmissions livrées d’usine sont équilibrées avec grand soin.
Lors du stockage et des manipulations, ne pas détruire cet équilibrage par des chocs, des porte-à- faux dangereux ou un mauvais élingage. Par ailleurs, l’équilibrage n’a de sens que si les flasques
sur lesquels se boulonneront ceux de la transmission à cardans, sont eux-mêmes parfaitement usinés
et centrés comme l’indique le tableau ci-dessous.
ALIGNEMENT
Si la transmission a été déboîtée, il est capital, au remontage, d’aligner les flèches qui figurent sur chaque moitié, sinon l’homocinétisme sera perturbé.
GRAISSAGE
Toutes les 500 heures ou tous les 10.000 km.
En conditions dures : plus souvent.
Graisse recommandée : Shell Alvania 2 EP –
Une graisse à 3% de MoS2 est encore supérieure.
CALCUL D’UNE TRANSMISSION
Le mieux est de consulter notre Bureau Technique et de remplir avec précision le questionnaire qu’il vous fera parvenir.
Trop de facteurs étant souvent imprécis, nous conseillons impérativement, en cas de fabrication en série, de vérifier par des essais réels et répétés si le choix est correct
106XL037 108200NMON 108253N 108375N 108375S 108376N 108376S 108411N 108411NMON 108411S 108461N 108461S 108491N 108491S 1086001N 108600N 108600S 108610N 108610S 108700N 108710N
