Page 494 – TENDEURS AUTOMATIQUE SPANNBOY


POUR CHAÎNES ET COURROIES LÉGÈRES

Page 494 - TENDEURS AUTOMATIQUE SPANNBOY

EN ESPACE RÉDUIT

• Forme très compacte
• Patin en position très basse
• Néanmoins, réglage important

PATIN ET PISTON
EN MATIÈRE VERTE “ NO FRIX ”

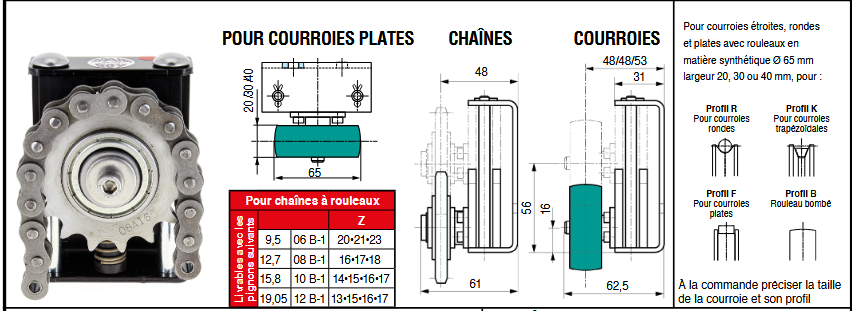

Le patin peut être remplacé par un pignon ou une poulie (voir ci-dessous)

SPAN B

Ressort à tension forte 138-63 N
Le petit chiffre est la tension à fin de course

Le haut du ressort est logé dans le piston coulissant
Trous permettant de rehausser le patin de 2 fois 12 mm soit 24 mm au total
Course : 40 mm

Page 494 - TENDEURS AUTOMATIQUE SPANNBOY
Page 494 - TENDEURS AUTOMATIQUE SPANNBOY

MINI SPANNBOX
Pour chaînes

Au pas de 8 – 9,5 – 12,7 mm
fabriqués seulement sur devis et par quantités
Cornière avec trou de fixation
Patin exécuté pour convenir
aux besoins du client
Hauteur : 66 mm
Largeur : 50 mm
Course : 18 mm
Tension forte : 58 à 85 N

Page 494 - TENDEURS AUTOMATIQUE SPANNBOY

Patin avec profil en U
pour chaîne Simple
8 mm
9,5 mm
12,7 légère

avec profil à guide central C
a = 48 mm chaîne simple 12,7
a = 48 mm chaîne simple 15,8
a = 46,5 mm chaîne simple 19,05

Page 494 - TENDEURS AUTOMATIQUE SPANNBOY

MINISPAN05B1 MINISPAN05B1LEG MINISPAN05B2 MINISPAN06B1 MINISPAN06B1LEG MINISPAN08B1 MINISPAN08B1LEG MINISPAN10B1 SPANBC1 SPANBC1L90 SPANBC2 SPANBC3 SPANBP1312B1 SPANBP1410B1 SPANBP1512B1 SPANBP1608B1 SPANBP1708B1 SPANBP1808B1 SPANBP2006B1 SPANBP2106B1 SPANBP2306B1 SPANBTS10B2 SPANBTS12B1 SPANBTS20 SPANBTS30 SPANBTS40 SPANBU
