MINI LIMITEURS DE COUPLE

Un dispositif moleté permet de régler le degré de friction entre 2 ou 6 rondelles solidaires du moyeu et 3 ou 7 garnitures de friction solidaires du fourreau externe sur lequel est fixé l’organe entraîneur ou entraîné (poulie, pignon, engrenage,…).

Attention : il est très important que cet organe rapporté ne soit pas fixé sur le fourreau par un système à compression (à mâchoires, ou taper lock, ou autre), un tel serrage empêcherait les paliers frittés de jouer librement leur rôle.

Un collage (par loctite ou produit analogue) est la fixation idéale en pareil cas.

Le rôle de ces limiteurs est d’interrompre la transmission du couple dès que celui-ci dépasse le couple de préréglage. Ils peuvent aussi jouer le rôle de “Tensionneurs” dans un dispositif d’enroulement de fils ou de ruban en exerçant un effet retardateur sur la bobine d’alimentation, le fil restant ainsi constamment sous tension sans flottement perturbateur.

Page 602 - MINI LIMITEURS DE COUPLE
Page 602 - MINI LIMITEURS DE COUPLE
Page 602 - MINI LIMITEURS DE COUPLE

COMMENT UTILISER CES LIMITEURS DE COUPLE TRAVERSANTS

Limiteurs de couple RÉF. T (traversant)
Le glissement contrôlé se produit entre la poulie et l’arbre

Poulie (ou roue dentée, etc)
collée sur la portée
usinée à cette fin

Page 602 - MINI LIMITEURS DE COUPLE

Les arbres de moteur, réducteur ou autre, supportés extérieurement, peuvent passer au travers du moyeu à alésage traversant

Dissipation thermique à 20°C : MLC 2 : 7 W
Jeu = 2° maximum MLC.6 : 8,6 W
Température superficielle max.. : 80°C
Vitesse de glissement max.. : 1000 tr/mn

RÉF. B

Les charges latérales doivent être minimisées.
Eviter de raccorder les deux extrémités de ce limiteur de couple à des arbres supportés extérieurement.

Page 602 - MINI LIMITEURS DE COUPLE

Réf. BO
Le glissement contrôlé se produit entre les arbres droit et gauche, l’orientation du limiteur de couple n’a aucune importance ; l’arbre supporté peut être introduit d’un côté ou de l’autre.

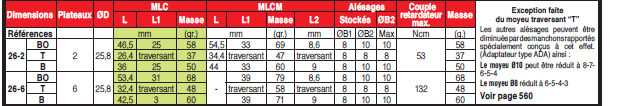

MLC262B8 MLC262BO810 MLC262T8 MLC266B8 MLC266BO810 MLC266T8 MLCM266T8
