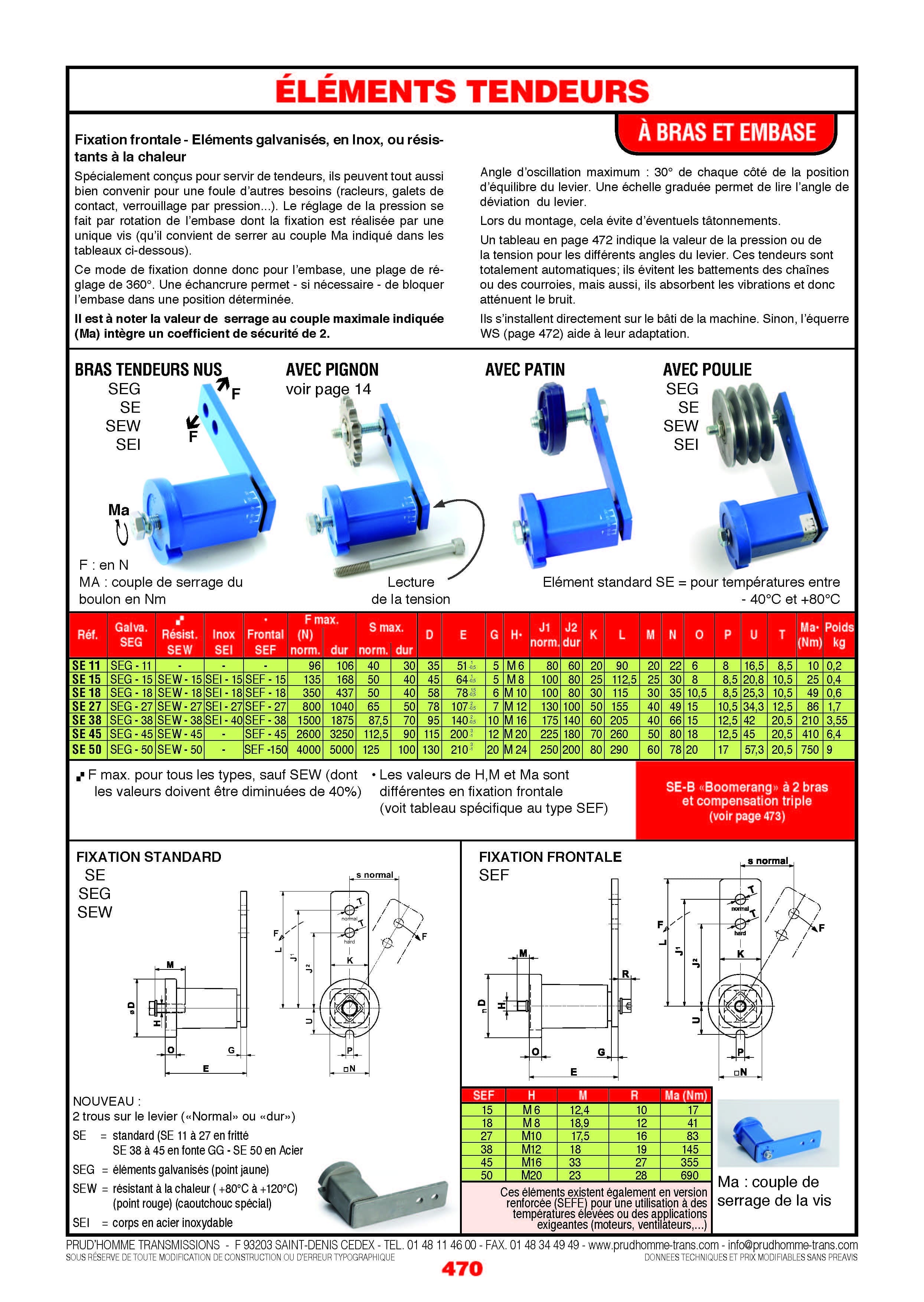

Bras tendeurs – SE15
Fixation frontale – Eléments galvanisés, en Inox, ou résistants à la chaleur
Spécialement conçus pour servir de tendeurs, ils peuvent tout aussi bien convenir pour une foule d’autres besoins (racleurs, galets de contact, verrouillage par pression…). Le réglage de la pression se fait par rotation de l’embase dont la fixation est réalisée par une unique vis (qu’il convient de serrer au couple Ma indiqué dans les tableaux ci-dessous).
Ce mode de fixation donne donc pour l’embase, une plage de réglage de 360°. Une échancrure permet – si nécessaire – de bloquer l’embase dans une position déterminée.
Il est à noter la valeur de serrage au couple maximale indiquée (Ma) intègre un coefficient de sécurité de 2 (page 470)
Angle d’oscillation maximum : 30° de chaque côté de la position d’équilibre du levier. Une échelle graduée permet de lire l’angle de déviation du levier.
Lors du montage, cela évite d’éventuels tâtonnements.
Un tableau en page 472 indique la valeur de la pression ou de la tension pour les différents angles du levier. Ces tendeurs sont
totalement automatiques; ils évitent les battements des chaînes ou des courroies, mais aussi, ils absorbent les vibrations et donc
atténuent le bruit.
Ils s’installent directement sur le bâti de la machine. Sinon, l’équerre WS (page 472) aide à leur adaptation.
