Les principaux avantages des chaînes à rouleaux :
- Rendement élevé (jusqu’à 98%)
- Entraînement positif et continu (synchronisme parfait)
- Possibilité assez large du choix d’entraxe
- Grande facilité d’adaptation
- Grande facilité de montage et démontage

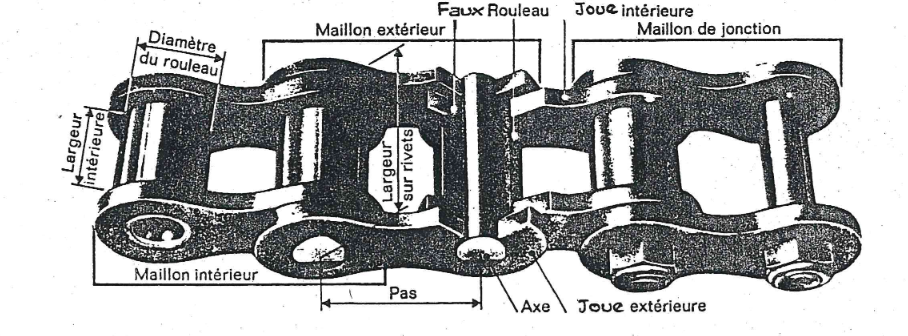

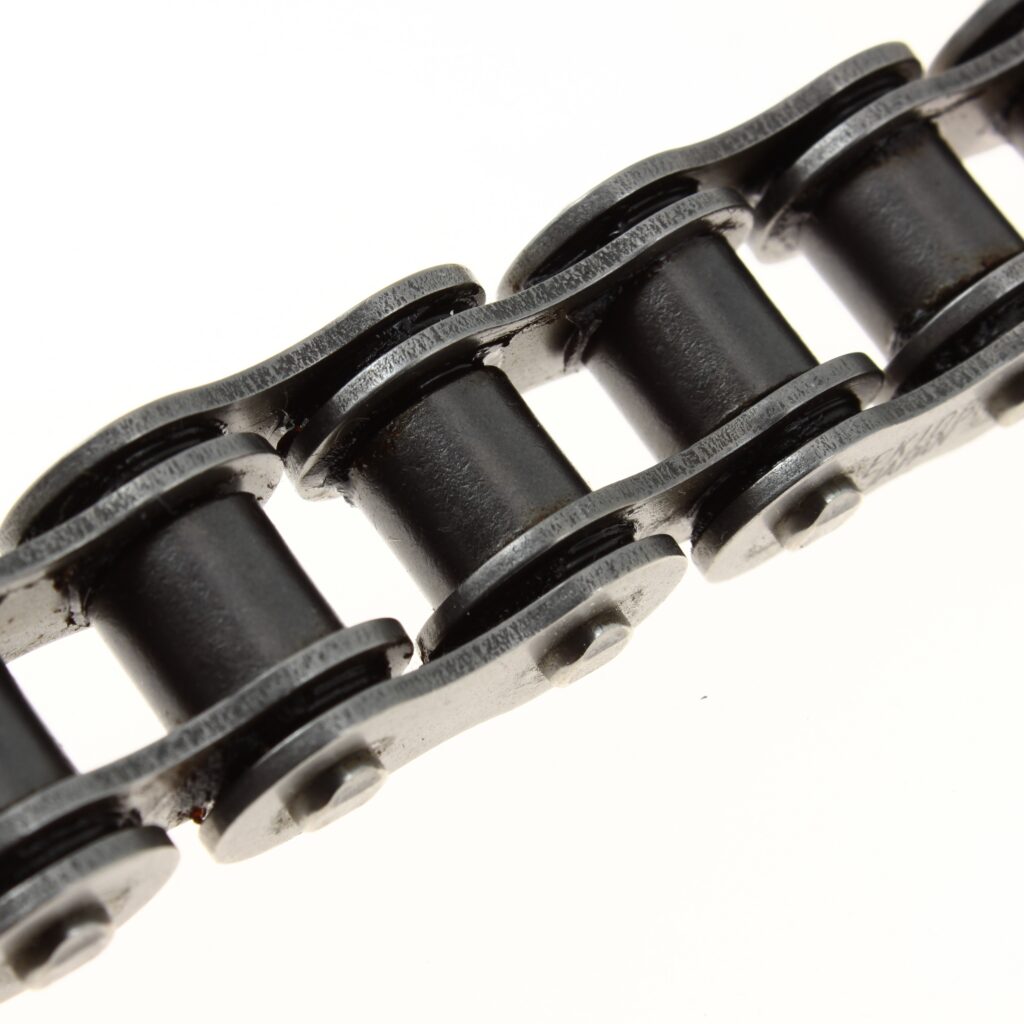

Description de la chaîne à rouleaux

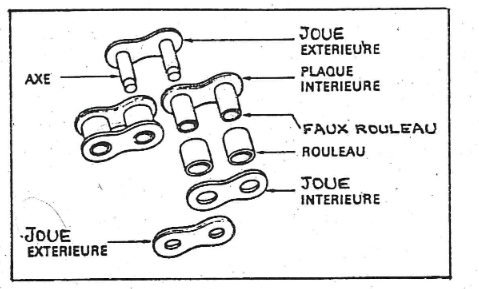

La chaîne est constituée par une succession de ces éléments:
- Maillon intérieur : comprenant 2 plaques parallèles entretoisées par 2 douilles emmanchées à force dans les trous des plaques. Ces douilles en faux-rouleaux portent elles-mêmes les rouleaux qui tournent librement autour de ces derniers.
- Maillon extérieur : comprenant 2 plaques parallèles et 2 axes rivés sur ces plaques.
Conditions importantes d’utilisation des chaînes à rouleaux
- Sélection de la chaîne : la chaîne doit être parfaitement sélectionnée en fonction des puissances à transmettre, de la vitesse et de coefficients correcteurs tenant compte de la durée de travail, du type de fonctionnement (avec ou sans à-coup), de l’entraxe, etc.
- Lubrification : la lubrification efficace des chaînes est un facteur de longévité (graissage au pinceau, au goutte à goutte, bain d’huile, jet d’huile sous pression etc.)
- Montage : les dentures des pignons et roues doivent être parfaitement alignées.
Comment identifier une chaîne à rouleaux ?
3 côtes seulement suffisent à cette identification :
- Le pas
- Le diamètre du rouleau
- La largeur intérieure
Remarques importantes
La longueur d’une chaîne s’exprime de 2 façons différentes :
- En millimètre ou en mètres
- En nombre de maillons
Une chaîne ouverte commence et finit toujours par 1 maillon intérieur (maillon mâle).

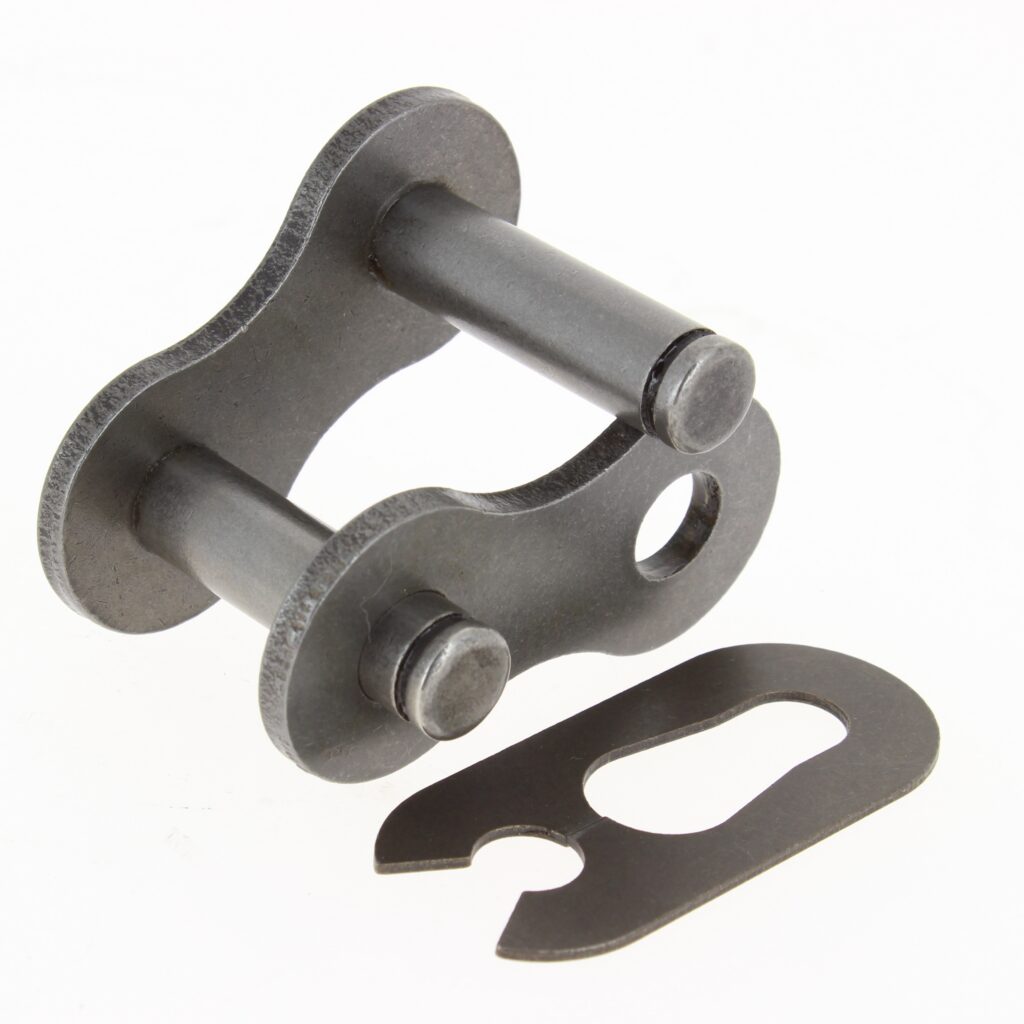

En fermant une chaîne par une attache rapide (A.R) ou un maillon extérieur à river (M.E.R), on obtient un nombre pair de maillons.
Pour obtenir un nombre impair de maillons, chaîne fermée, il faut :

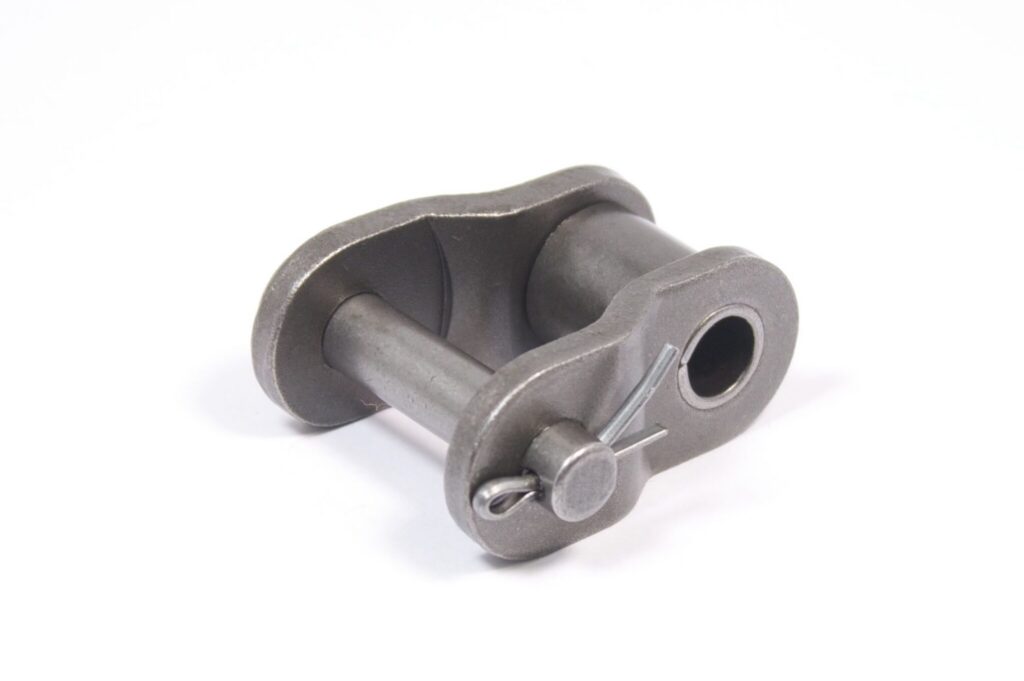

- Utiliser 1 maillon coudé double (M.C.D) jusqu’au pas de 19.05mm compris [1 M.C.D = 2 maillons/pas]
- Utiliser 1 maillon coudé simple (M.C.S) au-delà de 19.05mm [1 M.C.S = 1 maillon/pas]
Exemples pratiques
Demande client : 10 chaînes 10B, pas 15 875, de 137 maillons chaîne ouverte.
Pour obtenir cette chaîne, le magasinier fera « sauter » ou enlèvera le 138ème maillon (maillon extérieur). Il restera donc 137 maillons chaîne ouverte.
Solution :
15 875 x 138 x 10 = 21 907.5mm, soit 21 907m de chaîne.
10 A.R 10 B pas 15 875.
Demande client : 10 chaînes 10B, pas 15 875, de 137 maillons chaîne fermées par une A.R. Chaque chaîne comprendra donc :
- 1 A.R (1 maillon)
- 1 M.C.D (2 maillons)
- 1 M.E.R (1 maillon)
- 1 chaîne de 133 maillons
Solution :
15 875 x 134 x 10 = 21 272m chaîne 10 B pas 15 875.
10 M.E.R 10B pas 15 875.
10 M.C.D 10B pas 15 875.
10 A.R. 10B pas 15 875.
Demande client : 10 chaînes 16B, pas 25.4, de 137 maillons chaîne fermées par une A.R. Chaque chaîne comprendra donc :
- 1 A.R (1 maillon)
- 1 M.C.S (1 maillon)
- 1 chaîne de 135 maillons
Solution : 25.4 x 136 x 10 = 34 544m chaîne 16B pas 25.4.
10 M.C.S 16B pas 25.4
10 A.R 16B pas 25.4
