Accouplement Centaflex A


cfa5

Centaflex A

Le Centaflex A est un accouplement polyvalent et facilement adaptable dans un grand nombre d’applications.
Il permet de compenser des désalignements dans toutes les directions.
Il ne nécessite aucun entretien, existe en version à broches pour un montage aveugle et peut être aisément utilisé pour constituer des arbres élastiques



Principe

Le Centaflex A  polygone de caoutchouc dans lequel sont vulcanisés des inserts métalliques ; celui-ci est précontraint lors de son montage, ce qui augmente la résistance du caoutchouc. Les inserts métalliques permettant le montage de l’accouplement sur son moyeu grâce à des vis radiales et axiales
Le moyeu a une forme cylindrique simple ce qui permet d’utiliser simplement des pièces (poulie, disques, engrenages ….) comme moyeu et d’y adapter directement le Centaflex A ; il suffit de percer quelques trous pour fixer l’accouplement

Caractéristiques essentielles

Couple Nominal                          10 à 12.500 Nm
Angle de torsion admissible au couple Nominal   3 à 6°
Matière                                      Caoutchouc naturel 50 à 75° shore
Température de fonctionnement   -45 à +90° C

Avantages

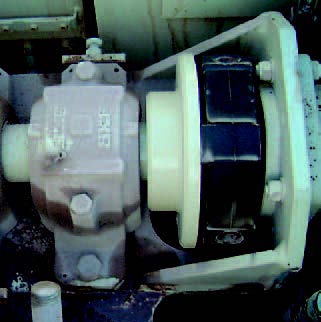

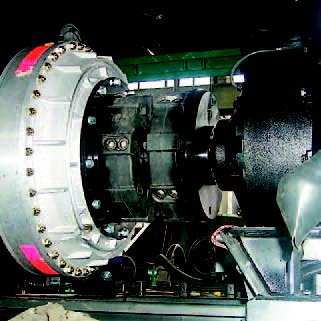

Exemples d’applications
• Grande élasticité
• Absorbation des chocs et vibrations
• Faible niveau de bruit
• Sans jeu
• Pas de maintenance
• Montage et démontage facile

cfa4cfa1cfa2
