Page 305 : Accouplements élastiques à moyeu amovible “taper lock”


 accouplements élastiques

Télécharger le .pdf de la page 305 : Accouplements élastiques à moyeu amovible “taper lock”



Qualités dominantes

Polyvalence en mécanique générale
Suppression des problèmes de réalésage
Rapidité de mise en œuvre.



Cet accouplement est directement dérivé du précédent (AEU)

Ses performances sont exactement analogues (Page 304 : Accouplements élastiques universels AEU) mais il offre toutes les simplifications et toutes les commodités liées à l’emploi du moyeu conique amovible.
(Taper Lock ou similaire).

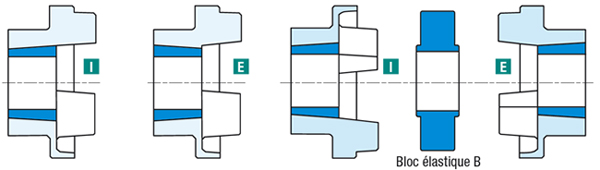

Le moyeu amovible conique peut s’introduire : soit par l’intérieur (I) de l’accouplement, soit par l’extérieur (E).

 schema montage accouplement élastique



Préciser à la commande le ou les types désirés : I+I, E+E ou I+E.

EQUILIBRAGE : Il est réalisé statiquement à la qualité G16 (ISO 1940) et sur demande,
dynamiquement (G16 ou G6,3) mais avec alésage fini.

PROTECTION : phosphatée zinguée. Donc pas de surépaisseur gênant l’introduction du moyeu conique comme avec la peinture.

L’accouplement idéal pour les ateliers de mécanique générale grâce à sa simplicité et sa rapidité d’emploi.
