L’axe 3, maintenu en position centrale par les ressorts 8, jouit d’une certaine mobilité axiale.
La bague sphérique 4, tourillonnant sans jeu dans la bague cylindrique 5
donne une légère possibilité de pivotement angulaire.
Valeur des décalages : voir page 360.
TOUT ACIER
À GRANDE RIGIDITÉ torsionnelle et radiale
&
LÉGÈRE FLEXIBILITÉ angulaire et axiale
(voir les tableaux)
Ils assurent donc une transmission homocinétique entre 2 arbres imparfaitement alignés.
• Soit que leur montage ne puisse se faire avec grande précision.
• Soit que, par économie raisonnée, l’usinage ait été exécuté avec de larges tolérances.
• Soit que, par conception, la machine comporte en marche, de légers décalages voulus.
en bref
• Aucun déphasage
• Excellent équilibrage dynamique en raison de la fabrication tout acier et de la précision de l’usinage
• Encombrement en longueur extrêmement réduit par opposition à un accouplement à cardan
• Aucune réaction sur les paliers
• Entretien pratiquement nul
L’AXE D’ENTRAÎNEMENT

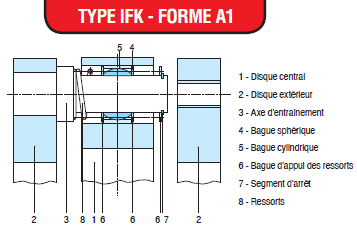

• L’axe 3, maintenu en position centrale par les ressorts 8, jouit d’une certaine mobilité axiale.
• La bague sphérique 4, tourillonnant sans jeu dans la bague cylindrique 5, donne une légère
possibilité de pivotement angulaire.
• Valeur des décalages : voir page 360.

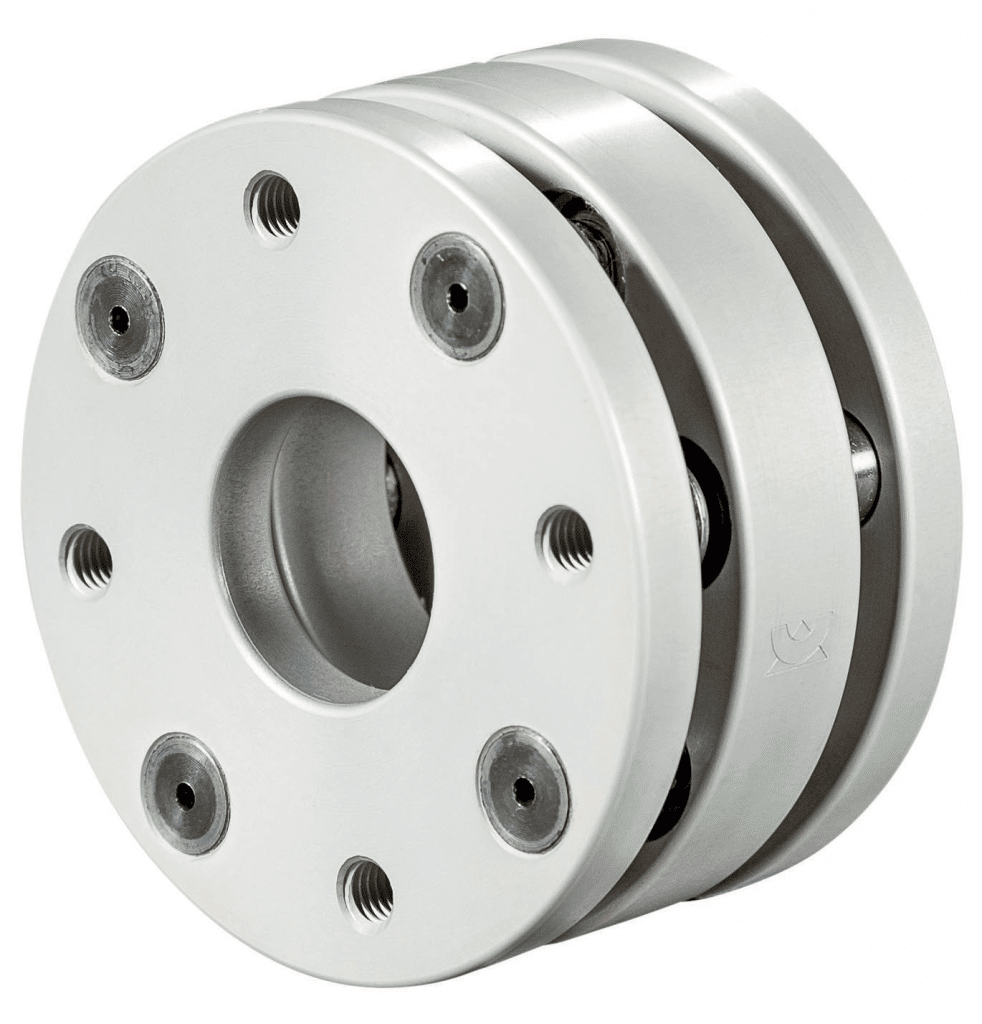

TYPE IFK
Eléments complets prêts au montage, livrés en différentes versions. Pour montage flasqué (A1), avec moyeux (A2, A5), avec moyeu à serrage par bague (A3), avec contreflasque (A4,A6).
Ces différents systèmes pouvant d’ailleurs être combinés entre eux si nécessaire (A1/A2, A1/A3…).
GFLIFK104351404 GFLIFK104401604 GFLIFK124401604 GFLIFK124451804 GFLIFK124502004 GFLIFK146502004 GFLIFK146502005 GFLIFK146602504 GFLIFK146602505 GFLIFK146602506 GFLIFK146803105 GFLIFK146803106 GFLIFK146803108 GFLIFK220803504 GFLIFK220803505 GFLIFK220804005 GFLIFK220804006 GFLIFK4214503 GFLIFK4216704 GFLIFK6416703 GFLIFK6425904 GFLIFK64301204 GFLIFK78301204 GFLIFK78351404 GFLIFK78401604
