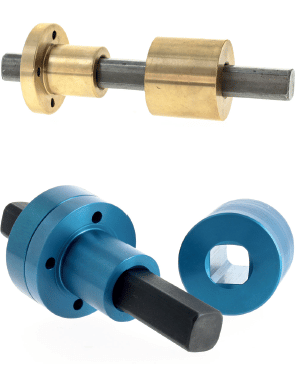

TRANSMISSIONS PAR ARBRES POLYGONAUX

À FACES CONVEXES

• COUPLE TRANSMISSIBLE ÉLEVÉ
• AUTOCENTRAGE
• POSSIBILITÉ DE VITESSES ÉLEVÉES
• GRANDE SIMPLICITÉ DE MONTAGE

Les rainures de clavettes et les cannelures telles qu’elles se présentent sur les arbres cannelés ont un double inconvénient :
1) Elles mutilent l’arbre et donc l’affaiblissent.
2) Elles présentent des angles vifs qui constituent souvent des amorces de rupture.
Les arbres polygonaux ne présentent aucun de ces inconvénients et peuvent être d’un diamètre inférieur à celui de l’arbre cannelé qu’ils remplacent.
Le profil polygonal est seulement sollicité à la torsion et de ce fait, il est estimé qu’il peut transmettre une puissance d’au moins 30% supérieure à celle transmise par un arbre à 6 cannelures.
En outre, les faces convexes ont un excellent contact avec les faces correspondantes des manchons, donc parfaite transmission du couple et autocentrage de l’ensemble.
Cet autocentrage autorise des vitesses élevées ainsi que de fréquentes inversions de marche

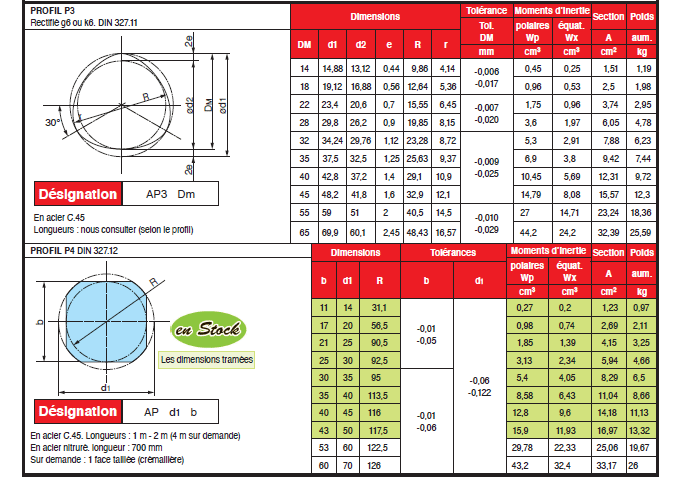

ARBRES STANDARD “ POLYGON “

_{AP14111M AP14112M AP14113M AP14114M AP20171M AP20172M AP20173M AP20174M AP25211M AP25212M AP25213M AP25214M AP30251M AP30252M AP30253M AP30254M AP3025L577 AP314L04 AP318L05 AP322L05 AP328L10 AP332L10 AP332L12 AP335L10 AP335L12 AP340L10 AP340L13 AP340L15 AP345L10 AP345L13 AP345L15 AP345L1M AP35301M AP35302M AP35303M AP35304M AP355L10 AP355L13 AP355L15 AP355L20 AP365L10 AP365L13 AP365L15 AP365L20 AP40351M AP40352M AP40353M AP40354M AP45401M AP45402M AP45403M AP45404M AP50431M AP50432M AP50433M AP50434M AP60531M AP60532M AP60533M AP60534M AP6053L2505 AP70601M AP70602M AP70603M AP70604M APN1411 APN2017 APN2521 APN3025 APN322L51 APN3530 APN4035 APN4540 APN5043 APN6053 APN7060 MFP1411 MFP2017 MFP2521 MFP3025 MFP3530 MFP4035 MFP4540 MFP5043 MFP6053 MFP7060 MFPB1411 MFPB2017 MFPB2521 MFPB3025 MFPB3530 MFPB4035 MFPB4540 MFPB5043 MFPB6053 MFPB7060 MP1411 MP2017 MP2521 MP3025 MP314 MP318 MP345 MP3530 MP4035 MP4540 MP5043 MP6053 MP7060 MPB1411 MPB2017 MPB2521 MPB3025 MPB3530 MPB4035 MPB4540 MPB5043 MPB6053 MPB7060 MPN1411 MPN2017 MPN2521 MPN3025 MPN3530 MPN4035 MPN4540 MPN5043 MPN6053 MPN7060}
