Page 234 – LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT


Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

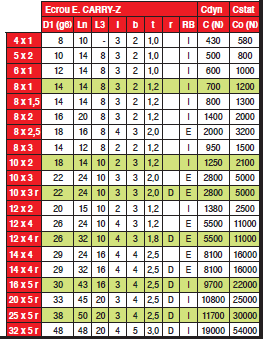

Désignation E.CARRY-Z d0 p
‘‘Carry’’ exécution standard avec écrou cylindrique type Z

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Désignation E.CARRY-FB d0 p

‘‘Carry’’ exécution standard avec écrou flasque Type FB
selon DIN 69051
6 trous à partir de 16×5

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Matières Vis vis traitées à coeur

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Type FA Type FC
‘Carry’’ exécution standard avec
écrou-flasque
type FB (ou FA ou FC)
selon DIN 69051

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Désignation E.CARRY-F d0 p
‘‘Carry’’ exécution standard avec écrou fileté
pour flasque à visser type F.
(flasque: Nous consulter)
Usinage d’extrémité sur demande

LES VIS À BILLES ”CARRY”

Désignation VABCARRY d0 p L

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT

Ces vis à billes sont véritablement les ‘‘bourreaux de
travail’’ de la famille des produits Eichenberger.
Elles exécutent les travaux les plus durs et cela, avec
précision et endurance.
Les vis, fabriquées en acier, sont à filets roulés.
Les écrous, sont, eux aussi en acier, mais réalisés par
une méthode toute nouvelle permettant de supprimer la
coûteuse opération de rectification.
Ces écrous sont conçus avec recirculation interne ou
externe des billes.
Ces vis peuvent également être fournies en version
anticorrosion.

Les vis sont également livrables :

-avec embout standard usiné d’un côté
-avec embouts usinés suivant plans ci-dessus
-avec usinages spécifiques.
Matières Vis : Acier trempé 60Hrc à coeur
(Sur demande Inox 316L ).
r = racleur (D = Delrin – B = Brosse)
RB = Retour de billes (E = externe – I = Interne)

Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT
Page 234 - LES VIS À BILLES ‘‘CARRY’’ DE TRANSPORT
